Positioniersysteme für den Maschinenbau

.

Als Maschinenbauer erwartet Ihr Kunde von Ihnen hoch flexible Maschinenlösungen mit minimalen Umrüstzeiten. Ein neues Format soll automatisch in kürzester Zeit eingestellt werden – ähnlich einem Chamäleon, dessen Erfolg davon abhängt, wie schnell es sich auf die nächste Farbe einstellt. Die hierfür erforderlichen Positioniersysteme sollen alle gängigen Bussysteme beherrschen, bis hin zu modernsten ethernetbasierten Bussen. Und Sie möchten Ihren Kunden eine optimale Verfügbarkeit der Maschine bieten – unterstützt durch das Condition Monitoring Ihrer Positioniersysteme.

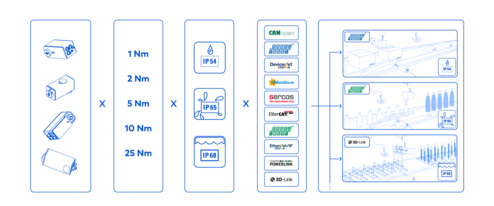

halstrup-walcher bietet die Vielfalt an Bauformen, Leistungsmerkmalen und Bussystemen, die der professionelle Maschinenbau benötigt. Eine besondere Stärke liegt dabei in kundenspezifischen Lösungen, im miniaturisierten Gehäuse. Schnell. Und punktgenau.

.

  • PSE 441

    PSE 441
    • Positioniersysteme mit RS485 - Schnittstelle, bzw. EtherCAT, CANopen u.a. über HUB
    • absolutes Messsystem, keine Referenzfahrten erforderlich
    • kompakte Bauform mit integriertem Motor, Getriebe und Regler
    • HUB zur Leistungsverteilung und Datenmanagement
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    1,5 Nm / 40 U/min
    Spitzendrehmoment
    2,5 Nm / 10 Umin
    Abtriebswelle
    10 mm Volllwelle mit Passfeder
    Motortyp
    Schrittmotor
    Schnittstellen
    RS485 bzw. EtherCAT, CANopen u.a. über HUB
    Produktdetails
  • PSE 37_/39_-14

    PSE 37_/39_-14
    • Positioniersysteme mit CANopen-, DeviceNet-, Profibus DP- oder Industrial Ethernet-Schnittstelle
    • absolutes Messsystem
    • inegrierte Lageregelung zum direkten Anschluss an eine Steuerung
    • V4A-Edelstahlgehäuse mit hoher Schutzklasse IP 68
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    1...5 Nm / 180...50 U/min
    Selbsthaltemoment
    halbes Nenndrehmoment
    Abtriebswelle
    14 mm Hohlwelle, 10 mm Außenvierkant
    Motortyp
    EC-Motor
    Schnittstellen
    CANopen, DeviceNet, Profibus DP, EtherCAT, sercos
    Schutzklasse
    IP 68
    Produktdetails
  • PSE 37_/39_-8/-14 RD

    PSE 37_/39_-8/-14 RD
    • Positioniersysteme mit CANopen-, DeviceNet-, Profibus DP- oder Industrial Ethernet-Schnittstelle
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung
    • V4A-Edelstahlgehäuse mit Schutzklasse IP 68 im Hygienic Design
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    1...5 Nm / 180...35 U/min
    Selbsthaltemoment
    halbes Nenndrehmoment
    Abtriebswelle
    8/14 mm Hohlwelle, 10 mm Außenvierkant
    Motortyp
    EC-Motor
    Schnittstellen
    CANopen, DeviceNet, Profibus DP, Ethernet
    Schutzklasse
    IP 68
    Produktdetails
  • PSE 37_-8

    PSE 37_-8
    • Positioniersystem mit CANopen-, DeviceNet-, Profibus DP- oder Industrial Ethernet-Schnittstelle
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung
    • Längseinbau im V4A-Edelstahlgehäuse mit hoher Schutzklasse IP 68
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    1...5 Nm / 180...35 U/min
    Selbsthaltemoment
    halbes Nenndrehmoment
    Abtriebswelle
    8 mm Hohlwelle, 10 mm Außenvierkant
    Motortyp
    EC-Motor
    Schnittstellen
    CANopen, DeviceNet, Profibus DP, Ethernet
    Schutzklasse
    IP 68
    Produktdetails
  • PSE 36_/38_-14

    PSE 36_/38_-14
    • Positioniersysteme mit CANopen-, DeviceNet-, Profibus DP- oder Industrial Ethernet-Schnittstelle
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung im V4A-Edelstahlgehäuse mit hoher Schutzklasse IP 68
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    1...5 Nm / 35...180 U/min
    Selbsthaltemoment
    halbes Nenndrehmoment
    Abtriebswelle
    14 mm Hohlwelle, 10 mm Außenvierkant
    Motortyp
    EC-Motor
    Schnittstellen
    CANopen, DeviceNet, Profibus DP, Ethernet
    Schutzklasse
    IP 68
    Produktdetails
  • PSE 36_-8

    PSE 36_-8
    • Positioniersystem mit CANopen-, DeviceNet-,  Profibus DP- oder Industrial Ethernet Schnittstelle
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung
    • Ausführung im V4A-Edelstahlgehäuse mit hoher Schutzklasse IP 68
    • Quereinbau
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    1...5 Nm / 180...35 U/min
    Selbsthaltemoment
    halbes Nenndrehmoment
    Abtriebswelle
    8 mm Hohlwelle, 10 mm Außenvierkant
    Motortyp
    EC-Motor
    Schnittstellen
    CANopen, DeviceNet, Profibus DP
    Schutzklasse
    IP 68
    Produktdetails
  • PSE 34_-14

    PSE 34_-14
    • Positioniersystem mit CANopen-, DeviceNet-, Profibus DP- oder Industrial  Ethernet-Schnittstelle
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung
    • 100 W Abgabeleistung
    • integrierter Motor und Getriebe
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    10...18 Nm / 60...80 U/min
    Selbsthaltemoment
    halbes Nenndrehmoment
    Abtriebswelle
    14 mm Hohlwelle
    Motortyp
    EC-Motor
    Schnittstellen
    CANopen, DeviceNet, Profibus DP, Ethernet
    Bremse
    Magnetbremse
    Produktdetails
  • PSE 31_/33_-14

    PSE 31_/33_-14
    • Positioniersysteme mit CANopen-, DeviceNet-, Profibus DP- oder Industrial Ethernet-Schnittstelle
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung

    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    1...5 Nm / 230...68 U/min
    Selbsthaltemoment
    halbes Nenndrehmoment
    Abtriebswelle
    14 mm Hohlwelle
    Motortyp
    EC-Motor
    Schnittstellen
    CANopen, DeviceNet, Profibus DP, Ethernet
    Bremse
    Rastbremse
    Produktdetails
  • PSE 31_-VG-14

    PSE 31_-VG-14
    • Positioniersystem mit CANopen-, DeviceNet-, Profibus DP- oder Industrial Ethernet-Schnittstelle
    • absolutes Messsystem
    • integrierte  Lageregelung zum direkten Anschluss an eine Steuerung
    • kostengünstige Alternative zu Positioniersystemen mit größerer Leistung
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    10...25 Nm / 9...22 U/min
    Selbsthaltemoment
    halbes Nenndrehmoment
    Abtriebswelle
    14 mm Hohlwelle
    Motortyp
    EC-Motor
    Schnittstellen
    CANopen, DeviceNet, Profibus DP, Ethernet
    Schutzklasse
    IP 54
    Produktdetails
  • PSE 31_-8

    PSE 31_-8
    • Positioniersystem mit CANopen-, DeviceNet-, Profibus DP- oder Industrial Ethernet-Schnittstelle
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    1...5 Nm / 230...40 U/min
    Selbsthaltemoment
    halbes Nenndrehmoment
    Abtriebswelle
    8 mm Hohlwelle
    Motortyp
    EC-Motor
    Schnittstellen
    CANopen, DeviceNet, Profibus DP, Ethernet
    Schutzklasse
    IP 54
    Produktdetails
  • PSE 30_/32_-14

    PSE 30_/32_-14
    • Positioniersysteme mit CANopen-, DeviceNet-, Profibus DP- oder  Industrial Ethernet-Schnittstelle
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung
    • kompakte Bauform mit integriertem Motor, Getriebe und Regler
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    1...5 Nm / 230...40 U/min
    Selbsthaltemoment
    halbes Nenndrehmoment
    Abtriebswelle
    14 mm Hohlwelle
    Motortyp
    EC-Motor
    Schnittstellen
    CANopen, DeviceNet, Profibus DP, Ethernet
    Bremse
    Rastbremse
    Produktdetails
  • PSE 30_-8

    PSE 30_-8
    • Positioniersystem mit CANopen-, DeviceNet-, Profibus DP- oder Industrial Ethernet-Schnittstelle
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung

    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    1...5 Nm / 230...40 U/min
    Selbsthaltemoment
    halbes Nenndrehmoment
    Abtriebswelle
    8 mm Hohlwelle
    Motortyp
    EC-Motor
    Schnittstellen
    CANopen, DeviceNet, Profibus DP, Ethernet
    Schutzklasse
    IP 54
    Produktdetails
  • PSE 21_/23_-8

    PSE 21_/23_-8
    • Positioniersysteme mit CANopen- oder DeviceNet-Schnittstelle inklusive Statusmeldungen
    • absolutes Messsystem (Option)
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung
    • zahlreiche Optionen

    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    1...2 Nm / 80...20 U/min
    Ausrichtung der Kabeleinführung
    um 90° verstellbar
    Abtriebswelle
    8 mm Vollwelle, 8 mm Hohlwelle
    Motortyp
    DC-Motor
    Schnittstellen
    CANopen, DeviceNet
    Schutzklasse
    IP 54
    Produktdetails
  • PSE 272

    PSE 272
    • Positioniersystem mit analoger Sollwertvorgabe
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung
    • Gleichspannungsversorgung
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    1...5 Nm / 60...7,5 U/min
    Sollwertvorgabe
    0…10 V, 0/4…20 mA
    Anzahl Umdrehungen
    max. 15
    Versorgungsspannung
    24 VDC
    Abtriebswelle
    8 mm Vollwelle
    Gehäuse
    Aluminiumgehäuse IP 65
    Produktdetails
  • PSE 200

    PSE 200
    • Positioniersystem mit analoger Sollwertvorgabe
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung

    • Positionsrückmeldung über analoges Signal
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    1...10 Nm / 30...0,25 U/min
    Sollwertvorgabe
    0…10 V, 0/4…20 mA
    Anzahl Umdrehungen
    max. 50
    Versorgungsspannung
    24 VDC
    Abtriebswelle
    12 mm Vollwelle
    Gehäuse
    Kunststoffgehäuse IP 55
    Produktdetails
  • PSE 172

    PSE 172
    • Positioniersystem mit analoger Sollwertvorgabe
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung
    • Wechselspannungsversorgung
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    0,75...3,5 Nm / 10...2 U/min
    Sollwertvorgabe
    0…10 V, 0/4…20 mA
    Anzahl Umdrehungen
    max. 15
    Versorgungsspannung
    24 VAC, 115 VAC, 230 VAC
    Abtriebswelle
    8 mm Vollwelle
    Gehäuse
    Aluminiumgehäuse IP 65
    Produktdetails
  • PSE 100

    PSE 100
    • Positioniersystem mit analoger Sollwertvorgabe
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung
    • Positionsrückmeldung über analoges Signal
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    2,5...19 Nm / 2...0,25 U/min
    Sollwertvorgabe
    0…10 V, 0/4…20 mA
    Anzahl Umdrehungen
    max. 20
    Versorgungsspannung
    24 VAC, 115 VAC, 230 VAC
    Abtriebswelle
    12 mm Vollwelle
    Gehäuse
    Kunststoffgehäuse IP 55
    Produktdetails
  • LPE 4310 C

    LPE 4310 C
    • lineares Positioniersystem mit CANopen-Schnittstelle
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung
    • Notbetrieb z. B. bei Stromausfall über Handverstellung möglich
    Besondere Eigenschaften
    Hubkraft
    1000 N
    Hubgeschwindigkeit
    1200 mm/min
    Positioniergenauigkeit
    +/- 0,05 mm bei 75 mm Nennhub
    Hublänge
    75 mm
    Schnittstelle
    CANopen
    Schutzklasse
    IP 54
    Produktdetails
  • LPE 72

    LPE 72
    • lineares Positioniersystem mit analoger Sollwertvorgabe
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung
    • Einsatz auch in rauer Umgebung durch robustes Metallgehäuse (IP 64)
    Besondere Eigenschaften
    Hubkraft
    100 N
    Hubgeschwindigkeit
    250, 500, 1000 oder 4000 mm/min
    Positioniergenauigkeit
    +/- 0,5 mm bei 120 mm Nennhub
    Hublänge
    120 mm
    Schnittstelle
    2…10 V oder 4…20 mA
    Schutzklasse
    IP 64
    Produktdetails
  • HIPERDRIVE® HDA 70

    HIPERDRIVE® HDA 70
    • Positioniersystem mit Schnittstelle für RS485, Profibus DP oder EtherCAT
    • absolutes Messsystem
    • integrierte Lageregelung zum direkten Anschluss an eine Steuerung
    • sehr hohes Haltemoment, auch im stromlosen Zustand
    • einfache Inbetriebnahme durch Tipptastenbetrieb, auch ohne Steuerung
    • Hub zur Leistungsverteilung und Datenmanagement für max. 8 Antriebe (Option)
    Besondere Eigenschaften
    Nenndrehmoment / Nenndrehzahl
    15 Nm / 27 U/min
    Selbsthaltemoment
    25 Nm
    Abtriebswelle
    10 mm Vollwelle, 10 / 12 mm Hohlwelle
    Motortyp
    EC-Motor
    Schnittstellen
    Profibus DP, EtherCAT, RS 485
    Schutzklasse
    IP 65
    Produktdetails
  • HIPERDRIVE®-HUB ADM HH7x

    HIPERDRIVE®-HUB ADM HH7x
      • reduziert Systemkosten um mehr als 40 %
      • weniger Verkabelungsaufwand
      • Reduzierung der Adressen im Bussystem
      • Platzersparnis an der Maschine sowie im Schaltschrank
      • für den Anschluss von bis zu 8 Hiperdrives
    Besondere Eigenschaften
    Datenschnittstelle
    Profibus DP, EtherCAT
    Versorgungsspannung
    24 VDC
    Schutzart
    IP 65
    Produktdetails
