PSE 32x-14

Intelligentes Positioniersystem für die automatische Formatverstellung in Maschinen

Überblick
Technische Daten
Dokumente & Download
Bilder

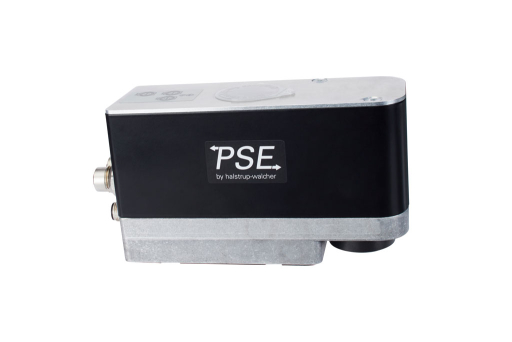

Positioniersystem mit IP 54 zur automatischen Formatverstellung

Besondere Eigenschaften

  • Galvanisch getrennte Versorgungsspannungen für Steuer- und Leistungselektronik
  • EC-Motor mit hoher Lebensdauer
  • Hohe Positioniergenauigkeit durch Messen der Position an der Abtriebsseite
  • Einfache und kostengünstige Montage über Hohlwelle
  • Einfache Inbetriebnahme und geringer Verdrahtungsaufwand durch Bus-Schnittstellen
  • Adressierung über Bus oder Adressschalter (nicht bei IO-Link)
  • Baudrate über Schalter einstellbar
  • Statusmeldungen über Bus abrufbar

Die Positioniersysteme PSE 32x-14 sind intelligente Kompaktlösungen für die automatische Verstellung von Hilfs- und Stellachsen – bestehend aus einem EC-Motor, Getriebe, Regler, Messsystem und einer Buskommunikations- oder IO-Link-Schnittstelle. Die integrierte Regelelektronik entlastet die zentrale Maschinensteuerung. Externe Leistungsteile, Näherungs- oder Endschalter sind nicht erforderlich.

Durch das absolute Messsystem für 250 Umdrehungen entfällt eine zeitaufwendige Referenzfahrt, die Maschineneffizienz wird gesteigert. Durch direktes Messen der Position an der Abtriebswelle wird eine hohe Positioniergenauigkeit erreicht. Die galvanisch getrennten Versorgungsspannungen für Steuer- und Leistungselektronik ermöglichen die einfache Realisierung einer Not-Aus-Funktion, ohne dass die Kommunikation mit der Steuerung unterbrochen wird.

Adress- und Baudratenschalter erlauben die einfache Inbetriebnahme, auch ohne Kenntnis der Steuerungssoftware (nicht für IO-Link). Die Antriebe lassen sich mittels Hohlwelle ohne eine zusätzliche Kupplung an eine Spindel montieren. Für das Durchschleifen des Bussignals stehen zwei Busanschlüsse zur Verfügung (nicht für IO-Link).

Optionen

  • Den Einrichtbetrieb oder das manuelle Positionieren ermöglicht ein Anschluss für Tipptasten (optional, nicht für IO-Link)
  • Eine Rastbremse hält die Position, auch im spannungslosen Zustand
  • NRTL&CE-Zertifizierung optional (Standard CE)
  • Optional mit STO-Funktion (mit/ohne Testpulse)
Ausrichtung

Querbauform

Nenndrehmoment / Nenndrehzahl
2 Nm / 150 min-15 Nm / 68 min-110 Nm / 30 min-118 Nm / 17 min-1
Schnittstelle / Buskommunikation

CANopen, PROFIBUS DP, DeviceNet, Modbus RTU, Sercos, EtherCAT, PROFINET, EtherNet/IP, POWERLINK, IO-Link

Positioniergenauigkeit
0,9° (Erfassung direkt an Abtriebswelle)
Versorgungsspannung
24 VDC
Abtriebswelle
14 mm Hohlwelle mit Klemmring
Stellbereich
250 Umdrehungen, keine mechanische Begrenzung
Schutzart

IP 54, IP 65 auf Anfrage

Datenblätter mit technischer Zeichnung
Datenblätter mit technischer Zeichnung
